Y型過濾器介紹是輸送介質管道系統不可缺少的一種過濾裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。

Y型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。Y型過濾器(水過濾器)能根據客戶具體

要求(特殊壓力、特殊口徑)定制。Y型過濾器(水過濾器)具有制作簡單、安裝清洗方便、納污量大等優點。適用于：水、蒸汽、油品等介質。

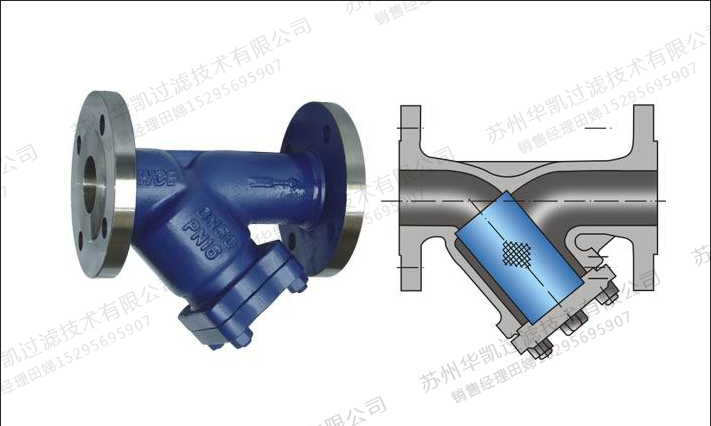

Y型過濾器的結構：主體、過濾網、中部蓋板、中部堵頭、中部緊固件等組成。

Y型過濾器主要技術參數：

     1、工作溫度：碳鋼：-40-380℃    不銹鋼：-195-450（具體以過濾器設計溫度為準）

     2、工作壓力：0.25-6.3MPa

     3、殼體材質：碳鋼，不銹鋼，襯四氟等

     4、連接方式：法蘭、對焊、承插焊、螺紋、卡箍等

     5、過濾精度：10目-500目（可根據工藝要求選擇）

     6、濾芯材質：不銹鋼等：

     7、墊片材質：PTFE、金屬纏繞、丁腈橡膠等。

     8、法蘭密封面：FF、RF、M、FM、RJ、

     9、公稱通徑：DN15-DN600（1/2"-24"）

  Y型過濾器選型原則

       1、進出口通徑:

  原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

 2、公稱壓力:

  按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

 3、孔目數的選擇:

 主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表"濾網規格"。

 4、過濾器材質:

 過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的工藝條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。

Y型過濾器安裝維護：

  1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器由濾框和不銹鋼濾網組成，需特別保護。

  2、當過濾器工作一段時間后，濾網中沉淀了一定的雜質，這時壓力降會增大，流速下降，影響過濾效果，需及時清理濾芯中的雜質

  3、清洗雜質時應特別注意濾芯元件不能變形或損壞，否則，再裝上去的過濾元件過濾后介質的純度達不到設計要求，設備就會損壞。

  4、在此后，須定期清洗。清洗次數依據工況條件而定。

   注意: 每次維護、清洗前，應將過濾器與帶壓系統隔離。
